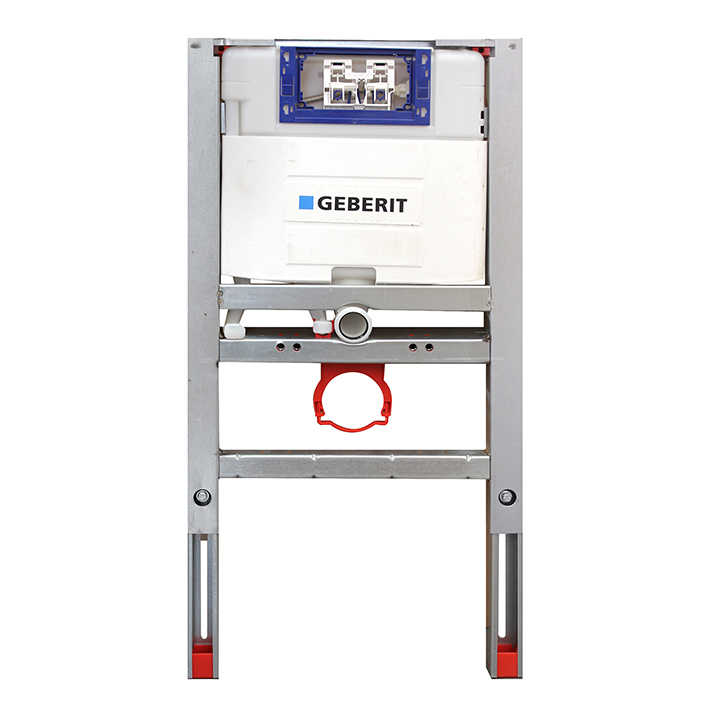

Beschreibung
- Wasseranschluss R 1/2, mit integriertem Eckventil und Handrad
- Bauschutz für Serviceöffnung
- 2 Schutzstopfen
- Anschlussset für WC, DN 90 mm
- Anschlussbogen aus PE-HD, DN 90 mm
- Übergangsmuffe aus PE-HD, DN 90/110 mm
- 2 Gewindestangen M12
- mit Wandbefestigung
- Befestigungsmaterial
Verwendungszwecke
- Für Trockenbau
- Zum Einbau in teilhohe Vorwandinstallation
- Für Wand-WC’s mit Anschlussmaßen nach DIN EN 33:2011-11
- Für Wand-WC’s mit Ausladung bis 62 cm geeignet
- Für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung
- Für Fußbodenaufbauten 0-22 cm
Eigenschaften
- Selbsttragender sendzimirverzinkter und schallentkoppelter Stahlrahmen
- Rahmen vorbereitet zur Aufnahme von WC-Kraftlagern bei WC-Keramiken mit kleiner Auflagenfläche
- Fußstützen verzinkt, verstellbar 0-22 cm
- Kunststofffüße drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75
- Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar
- Befestigung Anschlussbogen schallgedämmt
- UP-Spülkasten mit Betätigung von vorne oder oben, schwitzwassergedämmt
- Bei Werkseinstelllung sofortiges Nachspülen möglich
- Montage- und Servicearbeiten am UP-Spülkasten werkzeuglos
- Wasseranschluss seitlich links oder hinten links
- Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz
- Bauschutz für Serviceöffnung ablängbar
- Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Geräten
- Breite 520 mm Höhe 825 mm
Technische Daten
- Kleine Spülmenge Einstellbereich 3 – 4 l
- Große Spülmenge Einstellbereich 6 / 9 l
- Spülmenge Werkeinstellung 6 und 3 l
